Txirrindularitza termikoko proba-ganbera baten bila? Aurkitu Climatest Symor®-en. Tenperatura-zikloaren proba eraginkorra bezeroei produktu fidagarriak eta kalitatezkoak emateko baliabide nagusia da, produktuetan produkzio handiz hasi aurretik dauden akats mekanikoak edo fabrikazio akatsak aurreikusten laguntzen dizu.

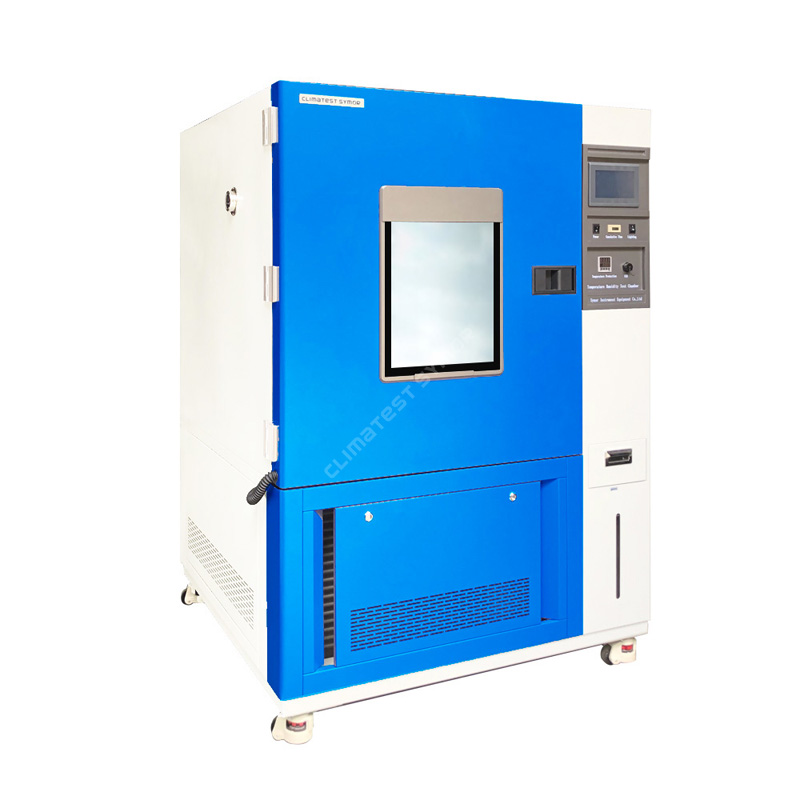

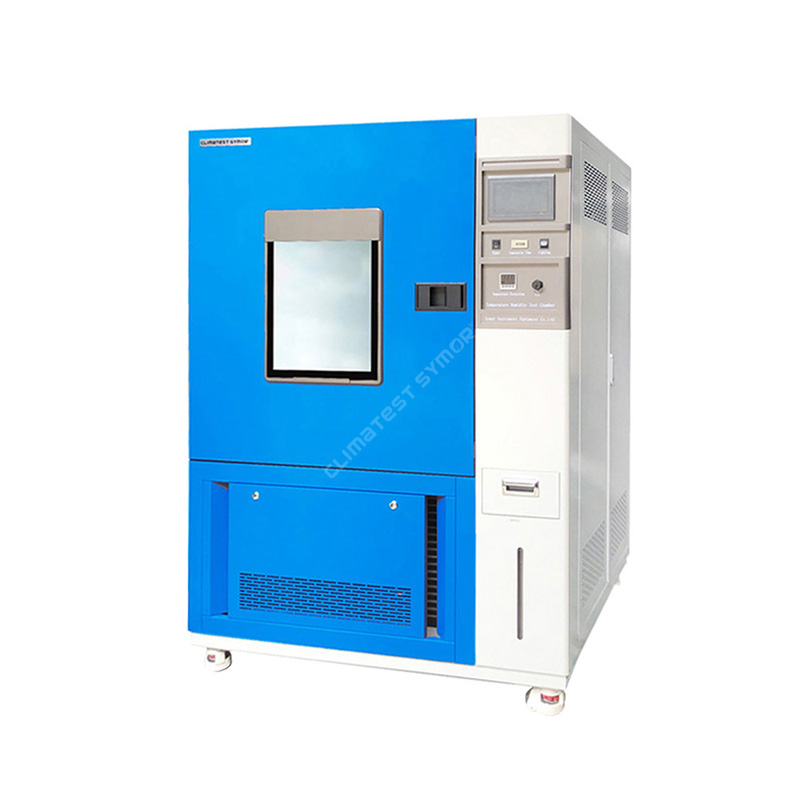

Eredua: TGDW-250
Edukiera: 250L
Apala: 2 pz
Kolorea: Urdina
Barruko neurria: 600×500×810 mm
Kanpoko neurria: 1120×1100×2010 mm
Deskribapena:
Climatest Symor® txirrindularitza termikoko proba-ganberen fabrikatzailea eta fabrika da Txinan, Climatest Symor®-k ingurumen-saiakuntza-ganberen ekoizpen-lerroa ezarri du eta industria ugariri zerbitzatzen du, hala nola, automobilgintza, aeroespaziala, farmazia, elikagaien eta elektronika industriak. Ziklo termikoko proba-ganbera produktuen eta materialen fidagarritasunaren errendimendua probatzeko erabiltzen da muturreko ingurune-baldintzetan, eta horrek kalitate-kontrolerako erreferentzia ona eskaintzen du. Beheko bideoan klik egin dezakezu xehetasunak ezagutzeko:
Zehaztapena
Eredua | TGDW-50 | TGDW-100 | TGDW-150 | TGDW-250 | TGDW-500 | TGDW-800 | TGDW-1000 |
Barruko neurriak W*D*H (mm) | 350×320×450 | 500×400×500 | 500×500×600 | 600×500×810 | 800×700×900 | 1000×800×1000 | 1000×1000×1000 |
Kanpoko neurria W*D*H (mm) | 950×950×1400 | 1050×1030×1750 | 1050×1100×1850 | 1120×1100×2010 | 1350×1300×2200 | 1560×1410×2240 | 1560×1610×2240 |
Tenperatura tartea | A eredua: -20°C~+150°C; B eredua: -40°C~+150°C; C eredua: -70°C~+150°C | ||||||
Tenperaturaren Fluktuazioa | ≤±0,5°C | ||||||
Tenperaturaren uniformetasuna | ≤2,0°C | ||||||
Berokuntza Tasa | 2,0~3,0°C/min | ||||||
Cooling Rate | 0,7~1,0°C/min | ||||||
Barruko Materiala | Korrosioaren aurkako SUS#304 altzairu herdoilgaitzezko eskuila | ||||||
Kanpoko materiala | Hotz ijetzitako altzairuzko xafla indartuak hauts elektrostatikoarekin ihinztatzearekin | ||||||
Isolamendua | Beira-zuntzezko artilea / poliuretanozko aparra | ||||||
Kontrolagailu programagarria | 7" Japoniako jatorrizko inportatutako UNIQUE (UMC) ukipen-pantaila kontrolatzailea | ||||||
Zirkulazio-sistema | Zarata baxuko motorrak, tenperatura altuak erresistenteak, ardatz luzeak eta altzairu herdoilgaitzezko hosto anitzeko haizagailu zentrifugatzaileak | ||||||
Berokuntza Sistema | NiCr berogailua, sistema independentea | ||||||
Hozte-sistema | Frantzia "TECUMSEH" Hozte Konpresore Hermetikoak, Unitatea hozteko modua / Hozteko modu bikoitza (aire-hozte) | ||||||
Babes-gailuak | Isuri eta etenaldien babesa, konpresorearen gainpresioa, berotzea, korronte gehiegizko babesa, gainkargaren fusioaren babesa, audio seinalearen alarma | ||||||
Energia hornidura | AC220V/380V/400V ·50HZ/60HZ |
Segurtasun babesa:
·Tenperatura-mugatzaile independentea: proban zehar babes termikorako itzaltze eta alarma independentea.
·Hozte-sistema: konpresorearen gain-bero, korronte- eta presio-gaineko babesa.
·Proba-ganbera: Tenperatura gaindiko babesa, haizagailuaren eta motorren gehiegi berotzea, fasearen hutsegite/alderantzizkoa, ekipo osoaren denbora.
·Beste batzuk: ihesen eta etenaldien babesa, gainkargaren fusioaren babesa, audio-seinalearen alarma, elektrizitate-isurien babesa eta gainkargaren babesa.
Txirrindularitza Termikoko Proba Ganberaren Ezaugarriak:
·Tenperatura kontrola -20 ℃/-40 ℃/-60 ℃/-70 ℃/-85 ℃ eta 180 ℃ bitartekoa da
·Bolumen desberdinak 50 Litrotik 1000 Litrora aukeratzeko
· LCD ukipen-pantailaren kontrolagailu programagarria
·Tenperaturaren kontrola eta pantaila zehatza
·Airea hoztea, kaskada sistema 40 ℃ baino gutxiagorako
·Erraza instalatzeko, funtzionatzeko erraza eta zarata gutxikoa
·Segurtasuna babesteko sistema
LCD ukipen-pantailaren kontrolagailu programagarria:
·7 hazbeteko Japoniako ukipen-pantailaren kontrolagailu programagarria
·PID auto sintonizazioa eta autodiagnostiko funtzioa
· Balio finkoen ezarpena eta programen ezarpena eskuragarri daude biak
·Tenperaturaren ezarpen-puntua eta denbora errealeko tenperatura-kurbaren bistaratzea ·100 talde programa 999 segmentu memoriarekin; segmentu bakoitza 99Hour59Min ·Proba datuak behar bezala deskargatu daitezke USB interfazearen bidez
Nola funtzionatzen du Txirrindularitza Termikoko Proba Ganberak?
Ziklo termikoko proba-ganberak edo ingurumen-proba-ganberak aire-konbekzio behartua hartzen du proba-eremuan berotzeko eta hozteko probak egiteko; helburua produktu baten iraunkortasuna muturreko tenperaturetan ebaluatzea da.
Tenperatura kontrolatzeko, proba-ganberak bi funtzio bete behar ditu: berotzea eta hoztea, tenperatura uniformea ere uniformeki banatu behar da proba-eremuaren barruan, Climatest Symor®-k airearen banaketa uniformearen oinarrizko teknikak menperatzen ditu eta posible egiten du. tenperatura-balioen uniformetasun-maila handia lortu proba-eremu osoan.
The Thermal Cycling Test Chamber-ek hozte-sistema mekanikoa eta berotze-sistema mekanikoa erabiltzen ditu produktuen probak egiteko:
Berokuntza-sistema mekanikoa aireztapen-sistematik gertu kokatutako berogailu elektrikoek osatzen dute, beraz, berotutako aire beroa airearen sarreratik proba-eremuan sartzen da, eta gero aire-irteeratik atera dadin, bitartean, airearen atzealdean kokatutako haizagailu zentrifugoak daude. sarrera, aire beroa lehertzeko uniformetasun hobea lortzeko.
Hozte mekanikoko sistema zirkuitu itxiko sistemaz osatuta dago, eta osagai nagusi hauek ditu:
·Kontrol-balbula
·Kondentsadorea
·Lurrungailua
·Konpresorea
Ziklo Termikoko Proba Ganberako hozte-sistema etapa bakarrekoa eta etapa bikoitza gisa sailkatzen da, etapa bakarra -40 ℃ edo goragoko tenperaturarekin hartzen da eta etapa bikoitza (jauzi-sistema ere deitzen zaio) 40 ℃-tik beherako tenperaturarekin.
Zein da Climatest Symor® Thermal Cycling Test Chamber eta Txinako beste marka batzuen artean?
1. Climatest Symor®-k ura arazteko gailu bat instalatzen du ganberaren barruan, uraren partikulak eta ezpurutasunak iragazteko gai dena, gainera, ur osagarria automatikoa da, baina gure lehiakideek ez dute, oraindik eskuz gehitu behar dute ura.
2. Climatest Symor®-ek ingurumen-proba-ganberaren fabrikazio-teknologia menperatzen du, jabetza intelektualeko eskubide independenteekin eta diseinu-patenteekin.
3. Climatest Symor®-k Japoniako LCD ukipen-pantailaren kontrolagailu programagarria erabiltzen du.
4. Climatest Symor® tenperatura probako ganberaren oinarrizko osagai elektrikoak (AC kontakrea, SSR, etengailuak) Schneider markakoak dira, erraza da ordezkoa aurkitzea zure tokiko merkatuan hutsegiterik izanez gero, baina gure lehiakideek tokiko markak erabiltzen dituzte.
Ziklo termikoko proba-ganberaren ezaugarriak:

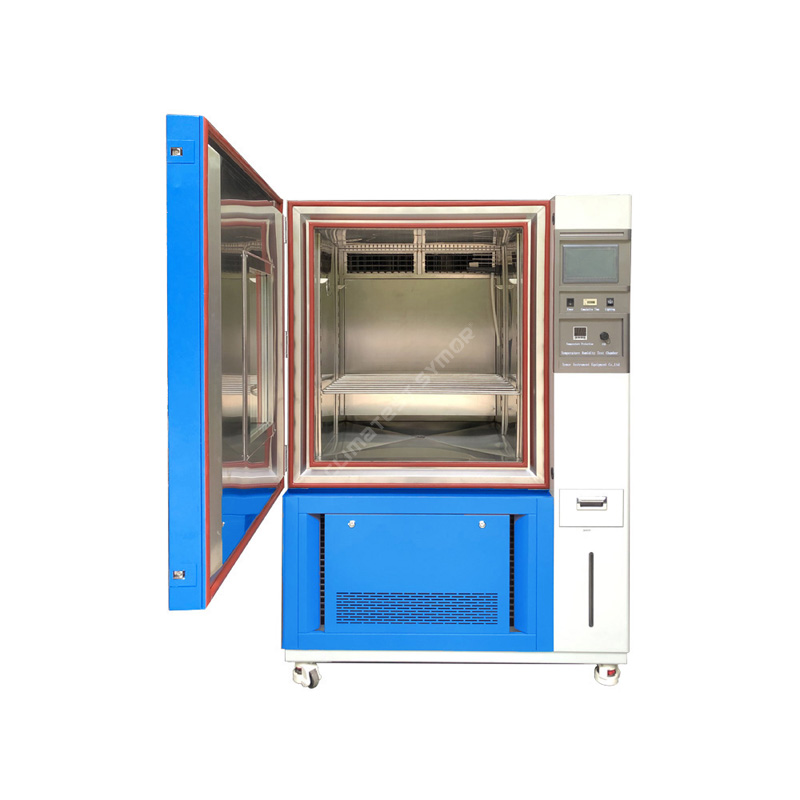

·Proba-eremua SUS#304 altzairu herdoilgaitzezko eskuilarekin egina dago.
·Bistaratzeko leiho garden eraginkorra argiarekin probak noiznahi behatzeko.
·25 mm-ko diametroko kablearen ataka kableatzeko karga-probari ekiteko.
·Jatorrizko Frantziako "Tecumseh" hozte-konpresoreak inportatutakoak
Aplikazio:
Ziklo Termikoko Proba Ganberak tenperatura altua, tenperatura baxua eta tenperatura txandakako klima-baldintzak simulatzen ditu produktuen eta materialen iraunkortasunaren errendimendua muturreko klima-baldintzetan probatzeko.
Industria elektronikoa eta erdieroalea:
Osagai elektronikoen berezko fidagarritasuna fidagarritasun diseinuaren eskemaren araberakoa da. Fabrikazio prozesuan zehar, giza faktoreen edo lehengaien, prozesuko parametroen eta ekipoen baldintzen gorabeherak direla eta, azken produktuak ezin du lortu espero den fidagarritasuna. Amaitutako produktuen lote bakoitzean, beti daude ezkutuko akatsak, estres-baldintza batzuetan porrota goiztiarra dela adierazten dutenak.
Hori dela eta, beharrezkoa da makinan instalatu aurretik osagai elektroniko horiek hasierako hutsegitearekin ahalik eta gehien bahetzeko neurriak hartzea, eta, horretarako, Thermal Cycling Test Chamber kalitatea kontrolatzeko prozesu goiztiarreko bahetze-ekipoetako bat da:
1. Txirrindularitza Termikoko Test Ganberaren tenperatura altuko probak
Tenperatura handiko baheketa gailu erdieroaleetan aplikatzen da normalean, tenperatura altuan 24 eta 168 orduz gordetzen direnak. Osagai elektronikoen akats gehienak gainazaleko kutsadurak, lotura txarrak eta oxido geruza akastunek eragiten dituzte, tenperatura altuarekin estu lotuta daudenak.
Hainbat osagai elektronikoren tentsio termikoa eta pantailaren iraupena behar bezala hautatu behar dira hutsegite-mekanismo berriak ekiditeko. Tenperatura handiko baheketa sinplea, merkea da eta osagai askotan ezar daiteke.
2. Zirkulazio Termikoko Proba Ganberaren tenperatura-zirkulazioaren probak
Beroaren hedapenaren eta hotzaren uzkurduraren printzipioaren ondorioz, gailu elektronikoek giro-tenperatura-baldintza desberdinak aurkituko dituzte erabileran zehar, eta erresistentzia termiko eskasa dutenek porrot egiteko joera dute, Thermal Cycling Test Chamber-ek muturreko tenperatura altuen eta baxuen arteko tenperatura-zirrinduak simulatzen ditu, produktuak modu eraginkorrean ezaba ditzaketenak. errendimendu termikoko akatsekin. Osagaien baheketa-baldintzak -55 eta +125 ℃ eta 5 eta 10 ziklokoak dira, oraindik ere baldintza zehatzen araberakoa da.
3. Txirrindularitza Termikoko Proba Ganberaren tenperatura baxuko probak
Zenbat aldiz huts egiten dute osagai elektronikoek tenperatura baxuan? Osagai elektroniko gehienek funtzionamendu-tenperatura-tarte bat dute, tarte horretatik haratago, huts egingo dute edo errendimendua jaitsi egingo da, tenperatura aldaketak eragin handia du gailu erdieroaleen eroankortasunean, tentsioan eta korrontean. Gaur egun, txip batek milioika transistore eta beste osagai izan ohi ditu, desbideratze txiki bakoitzaren metaketak eragin handia du azken errendimenduan, proba-ganberak tenperatura baxuko proba-baldintza simulatzen ditu eta fabrikatzaileei datuak biltzen laguntzen die goiko egoera guztietan.
Automobilgintza:
Txirrindularitza Termikoko Proba Ganbera automobilgintzako ingurumen-simulazio-ekiporik erabakigarrienetako bat da, produktuak "tortura" jasaten ari dira ingurumen-proben bidez, automobilen piezak zorrotz probatzen dira, arazoak aztertzen dira eta hasierako produktuen diseinu-planak behin eta berriz berrikusten dira, etengabe berrikusten dira. kalitatea hobetu.
1) Tenperatura altuko proba: Tenperatura altuko inguruneak efektu termikoak eragiten ditu, eta horrek automobilen piezen leuntzea, hedatzea eta lurruntzea, gasifikazioa, pitzadura, urtzea eta zahartzea ekarriko du, orduan automobilek matxura mekanikoa izango dute, hutsegiteei aurre eginez, zirkuitu sistemen isolamendu txarra, eta gehiago.
2) Tenperatura baxuko proba: tenperatura baxuko inguruneak uzkurdura fisikoa, olioa solidotzea, erresistentzia mekanikoa murriztea, material haustura, elastikotasuna eta izotza galtzea eta gehiago eragiten ditu, orduan automobila pitzadura, hutsegite mekanikoa, higadura handitzea, zigilatzeko hutsegitea eta isolamendu akatsak agertuko dira. zirkuitu sistemaren.
3) Bero hezearen proba: inguruneko hezetasunak korrosioa eragiten du metalaren gainazalean, eta materialaren hondatzea, indar elektrikoa eta isolamenduaren erresistentzia murriztea eragiten du.
Plastikoen industria:
Plastikozko produktuak nonahi daude gure eguneroko bizitzan, etxetresna elektrikoak, botilak eta ontziak, automobiletako piezak, etab. Esate baterako, plastikozko botilak/poltsek prozesu sinplearen abantailak dituzte, materiala aurreztea eta zirkulazio prozesuan leku gutxiago izatea. produktuen ontzietan oso erabilia izan da, batez ere janari eta edarien ontzietan.
Hala ere, tenperatura eta hezetasun aldaketek plastikozko botila/poltsen errendimenduan eragina izan dezakete, tenperatura altuetan bigundu egiten dira, eta tenperatura baxuetan gogor/hauskor; hezetasun erlatibo handiak material organikoak ahuldu ditzake, eta hezetasunak paketearen barruan kondentsatu dezake, korrosioa edo bestelako kalteak eraginez, plastikozko botilak/poltsek erresistentzia ahula dute zirkulazioan tenperatura eta hezetasuna bezalako faktore desegokiekiko. Kalitatea hobetzeko eta lehiakortasuna indartzeko, plastikozko produktuen fabrikatzaileek arreta handia jartzen diete gaur egun beren produktuen fidagarritasun-probari I+G fasean.
Thermal Cycling Test Chamber-ek hainbat proba-baldintzarako irtenbide ekonomikoa eskaintzen du, eta horrek enpresei laguntzen die denbora laburrean beren produktuen akatsak aurki ditzaten, eta datu-erreferentzia ona eskaintzen du produktuen kalitatea hobetzeko.
Gainera, Txirrindularitza Termikoko Proba Ganbera Komunikazio, Farmazia, Aerosapzio, Militar eta Kimika industrietan ere aplikatzen da; proba desberdinak egiten dira bezeroen eskakizun espezifikoen arabera.
Txirrindularitza Termikoko Proba Ganberaren paketeak eta bidalketa
Lehen urratsa: itzulbiratu film mehe tenperatura probako ganbera osoan iragazgaitza eta hautsaren aurkako helburuetarako.
Bigarren urratsa: lotu burbuilen aparra tenperatura probako ganberan eta, ondoren, estali makina plastikozko poltsa handi batekin.
Hirugarren urratsa: Jarri tenperatura probako ganbera behealdean paleta duen poliegurzko kaxa indartu batean.
Ontziak nahiko sendoak dira itsasoko eta trenbideko garraio gorabeheratsuak jasateko eta produktua bezeroei segurtasunez entregatzen zaiela ziurtatzeko.
Txirrindularitza Termikoko Proba Ganbera Itsaso, Errepide eta Trenbidez bidal daiteke, Climatest Symor®-k bezeroentzako erreserba egiten laguntzen du eta bezeroen bidalketa-eskakizun zehatzei guztiz laguntzen die, incoterm desberdinak daude eskuragarri, EXW, FOB, CIF, DDU eta DDP bezalakoak.
