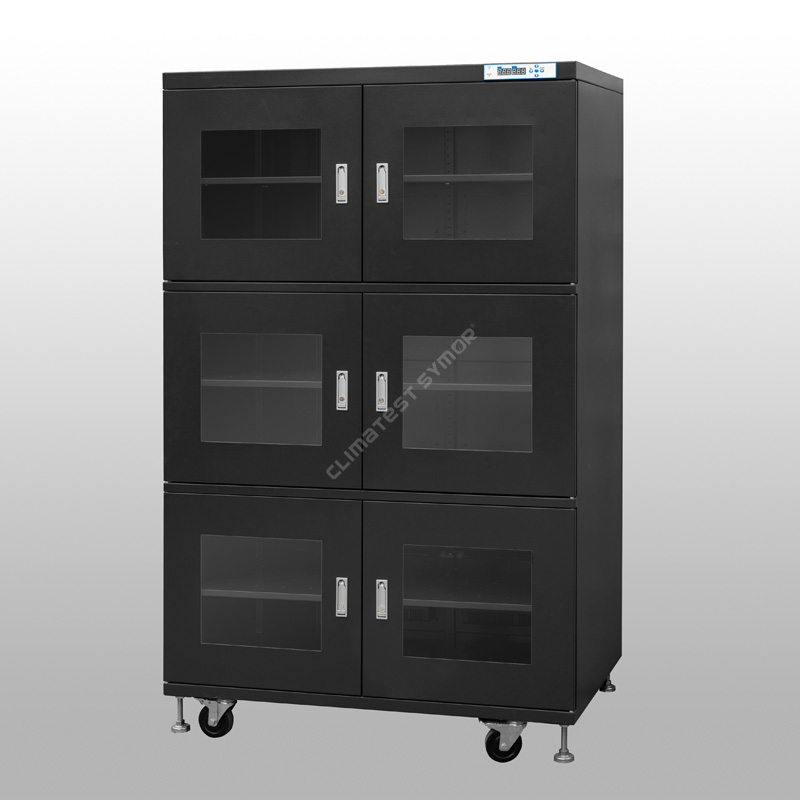

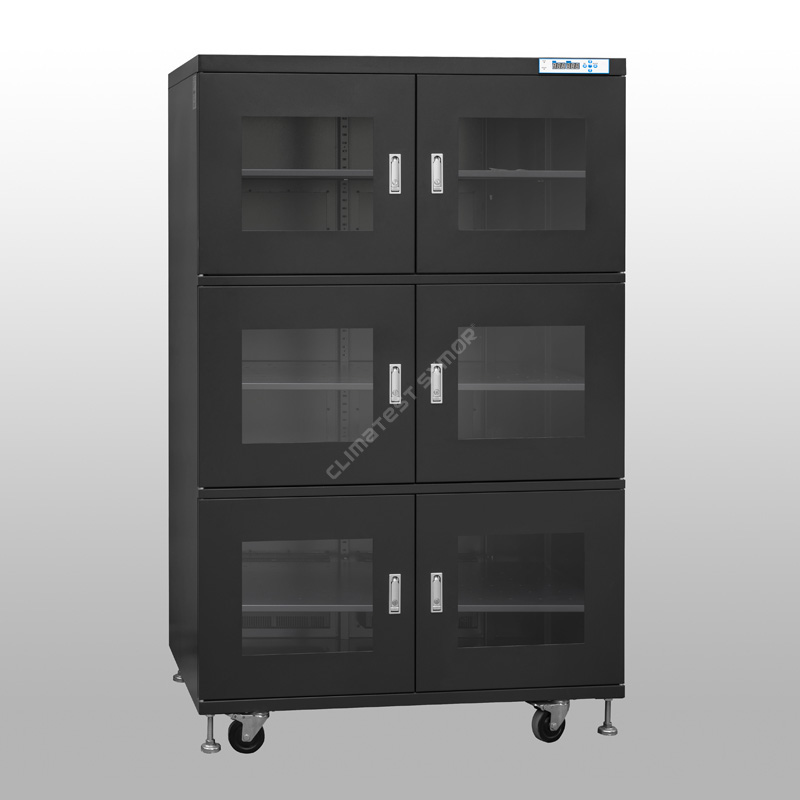

RH% 1etik beherako armairu lehorra

Deskribapena

UH% 1etik beherako armairu lehor batek hezetasun oso baxuko biltegiratzea eskaintzen du SMT produkzio-lerroetarako. Deshumidifikazio-teknologia aurreratuena erabiliz, armairuak oso giro lehorra sortzen du, hezetasunarekiko sentikorrak diren osagaietan "krispet-efektua" saihesten duena, lurzoruaren bizitza erabilgarria luzatzen du eta nitrogeno garestiak edo tenperatura altuko gozogintza maiz egitearen beharra ezabatzen du.

RH% 1etik beherako armairu lehorrak: zehaztapena

RH% 1etik beherako armairu lehorrak: Ezaugarri

▸Hezetasun erlatiboa: <1% RH, hezetasun oso baxuko biltegiratzeko irtenbide bat eskaintzen du MSL 4, 5, 5a eta 6.

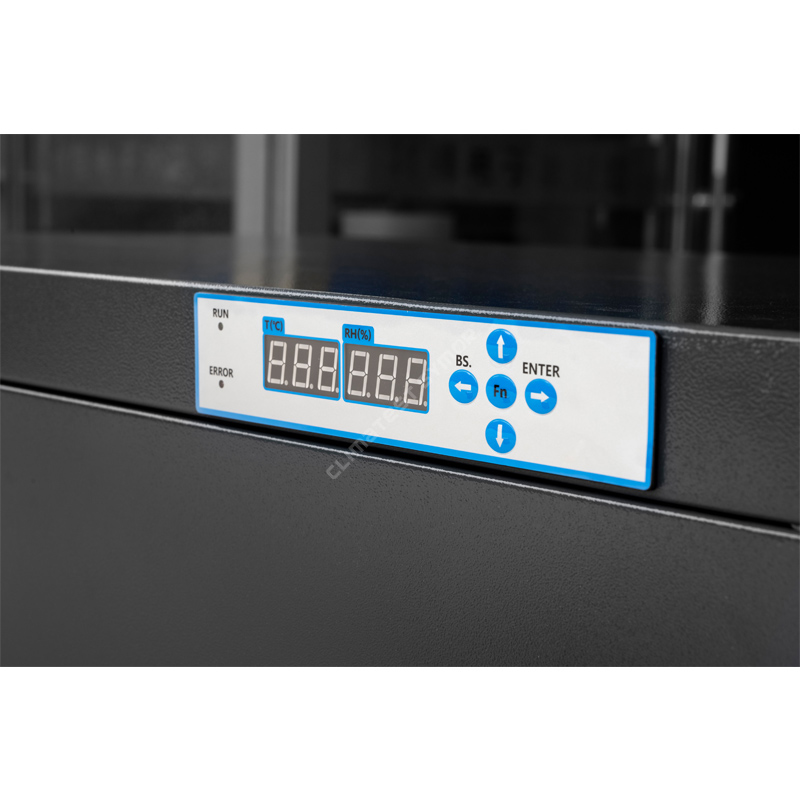

▸ Pantaila digitala: mikroordenagailuz kontrolatutako LED HD pantaila, erabilerraza den RH ezarpena, denbora errealeko monitorizazioa.

▸ESD segurua: gainazaleko erresistentzia antiestatikoa 10⁵–10⁹ Ω.

▸Apalategi erregulagarriak: altuera erregulagarria, tamaina desberdinetako osagaietara egokituta.

▸Memoriaren funtzioa: ez da berrezarri beharrik argindar etenaren ondoren.

▸Energia eraginkorra: energia aurreztea, hezetasun-kontrol oso eraginkorra mantenduz.

Nola deshumidifikatu?

UH % 1etik beherako armairu lehorren deshumidifikazio-printzipioa "bahe molekularren bidez + birsorkuntza ziklikoaren bidez xurgatze fisikoa" da (metodo fidagarriena), TE hozte-armairu lehor arruntak ezin du hain hezetasun maila oso baxura iritsi.

Adsortzio prozesua: Babes molekularrak armairuan material xurgatzaile gisa erabiltzen dira; bahe hauek nanoeskalako mikroporoen sare zabala dute, airetik ur molekulak xurgatzen dituztenak, ura xurgatzen duen belaki batek antzera. Haizagailu batek aire hezea hartzen du unitate lehorretara, non ur-molekulak adsortzio fisikoa jasaten baitute, eta aire lehortua armairuaren barrualdera itzultzen da.

BirsorkuntzaProzesua:Behin bahe molekularra adsortzio-saturaziora iristen denean, sistemak tenperatura baxuko berokuntza astiro-astiro hasten du xurgatutako ur-molekulak ur-lurrun bihurtzeko, eta gero armairutik kanporatzen da; bahe molekularrak hezetasuna xurgatzeko ahalmena berreskuratzen du.

1% RH Lehorreko armairuek teknologia aurreratua hartzen dute, Suitzako inportatutako Hezetasun Erlatiboa (HR) eta tenperatura sentsoreak barne, barne ingurunearen kontrol eta monitorizazio zehatza bermatzeko, hezetasun sentsorearen zehaztasuna +/- 2% RH da. Hezetasun baxuko ingurune egonkorra mantenduz, armairu lehorrak modu eraginkorrean babesten ditu elementu sentikorrak hezetasunaren eragin kaltegarrietatik.

Aplikazioak SMT Elektronika Fabrikazioan

RH% 1etik beherako armairu lehorrak ezinbestekoak dira IPC/JEDEC J-STD-033 estandarren arabera MSL 4, 5, 5A eta 6 gisa sailkatutako Hezetasun Sentsibileko Gailuetarako (MSD):

▸Lehenengo erabilera-kasuak: "Palomita efektua" saihestea: reflow soldatzean (tenperatura gorenak ~260 °C), plastikozko IC paketeen barruan harrapatuta dagoen hezetasuna lurrun bihurtzen da, barne-pitzadurak eta delaminazioa eraginez. Hezetasun oso baxuko biltegiratzeak hezetasun hori ezabatzen du soldatu aurretik.

▸ Solairuaren bizitza pausatzea: MSDak hezetasun-hesi zigilatuetako poltsetatik kentzen direnean, haien "zoruaren bizitza" erlojua markatzen hasten da. <1% RH armairu batean gordetzeak tenporizadore hau modu eraginkorrean eten egiten du, erabili gabeko osagaiak gero segurtasunez gorde eta berrerabil daitezen labean egin gabe.

▸Oxidazioa saihestea: atmosfera ultra-lehorrak agerian uzten duen kobrezko kobreen, zilarrezko akaberen eta gainazal soldagarrien oxidazioa saihesten du, soldagarritasuna urtez mantenduz.

Floor Life-k MSD (Hezetasunarekiko Gailu Sensiblea) fabrikako ingurune estandarrean egon daitekeen gehienezko denborari egiten dio erreferentzia (≤30 °C / % 60 UH), hezetasun-hesiaren hutsuneko poltsatik kendu ondoren, jarri eta berriro soldadura egiteko seguru geratzen den bitartean.

Aplikazio-metodoa: MSL Maila 4-6 osagaiak hutseko poltsetatik kendu ondoren, muntatzeko eta berrezartzeko soldadura-prozesuak zehaztutako lurreko bizitzaren barruan amaitu ez badira, berehala jarri behar dira RH% 1etik beherako armairu lehor batean. <1% RH-ko hezetasun oso baxuko ingurune honetan, osagaien hezetasuna xurgatzeko prozesua modu eraginkorrean "pausatu" egiten da eta gainerako solairuko bizitza kontsumitzeari uzten dio, armairu lehorra ez da konturatzen aurrez labean, eta hori zuzenean linean kargatu daiteke erabiltzeko, eta, ondorioz, ekoizpen eraginkortasuna nabarmen areagotzen du.

Denbora errealeko hezetasun-profila(Giroko hezetasuna % 60 RH, kargarik gabe):

Ireki atea aldi bakoitzean 30 segundoz, gero itxi:

Epe luzerako biltegiratzea atea ireki gabe:

Bidalketa aurretik denbora errealeko hezetasuna neurtzea

Doitasun handiko Rotronics higrometroa erabiltzen dugu 1% RH azpiko armairu lehorra berriro neurtzeko bidali aurretik, eta kalibrazio ziurtagiria igortzen dugu, arreta handiz arazketa egiten dugu armairu guztiak eta ziurtatzen dugu dena ondo funtzionatzen duela bezeroaren eskuetara iritsi ondoren. Erantzukizuna ere bada, Symor-ek kalitate kontrolaren inguruko kezkak eta bezeroen iritziak gure armairu lehorretan eskaerak errepikatzen dituztela uste dugu bezero askok.

Armairu lehor eta nitrogeno armairuen arteko aldea:

▸Lehortzeko armairuek unitate lehorrak erabiltzen dituzte deshezetzeko, ez kontsumigarririk, ez ordezkorik, eta hezetasuna xurgatzen dute eta kanpora automatikoki isurtzen dute.

▸Nitrogeno-armairuek nitrogeno-purgak erabiltzen dituzte hezetasun baxuko eta oxigeno-maila baxuko biltegiratze aplikazio batera iristeko, N2 gasa kontsumigarria da.

Armairu lehorra <1% RH behar duten osagaiak:

▸IC, BGA, QFP eta MSL 5/6 duten SMD osagai guztiak

▸PCB biluziak (oxidazioa eta hezetasuna xurgatzea eragozten du)

▸3D inprimagailuen hauts metalikoak (higroskopikoak eta erreaktiboak)

Industria Arauak betetzea

RH% 1etik beherako armairu lehorrak bete edo gainditzeko diseinatuta daude:

IPC/JEDEC J-STD-033             MSDak maneiatzea, ontziratzea eta biltegiratzea

IPC-1601                                  PCBak biltegiratzea eta maneiatzea

IEC 61340-5-1                          ESD kontrola (ESD seguruko modeloetarako)

Nork erosten digu?

Symor-ek hezetasun baxuko kontrolatutako armairuak saltzen dizkie mundu osoko erdieroale eta fabrikatzaile elektroniko ospetsuei, hala nola, Micron, ST electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn eta Stanford, Illinois, ETH Zürich bezalako unibertsitateei... gure armairu lehorrak bezeroei laguntzen diete:

▸Heltatu oinarrizko mina-puntuak: MSD (Hezetasunarekiko gailu sentikorra) kudeaketaren erronkak guztiz konpontzea

▸Kostua murriztea eta muntaketaren eraginkortasuna hobetzea: inbertsioaren itzulera (ROI) garrantzitsua ekarri zuen.

▸Produktuaren errendimendu paregabea: Hezetasuna Kontrolatzeko Teknologia egonkorra eta fidagarria

RH% 1etik beherako armairu lehorrei buruzko xehetasun gehiago lortzeko, bisitatu gure webguneawww.climatestsymor.com, edo bidali mezu elektroniko bat sales@climatestsymor.com helbidera. Ahalik eta azkarren erantzungo dizugu eta posible den lankidetza ongi etorria emango dizugu.
