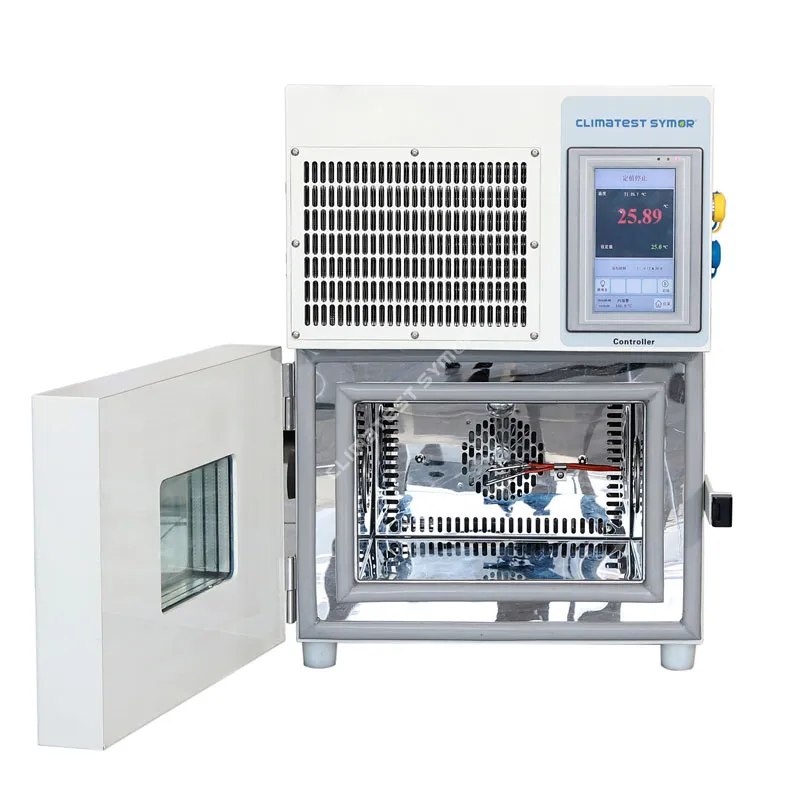

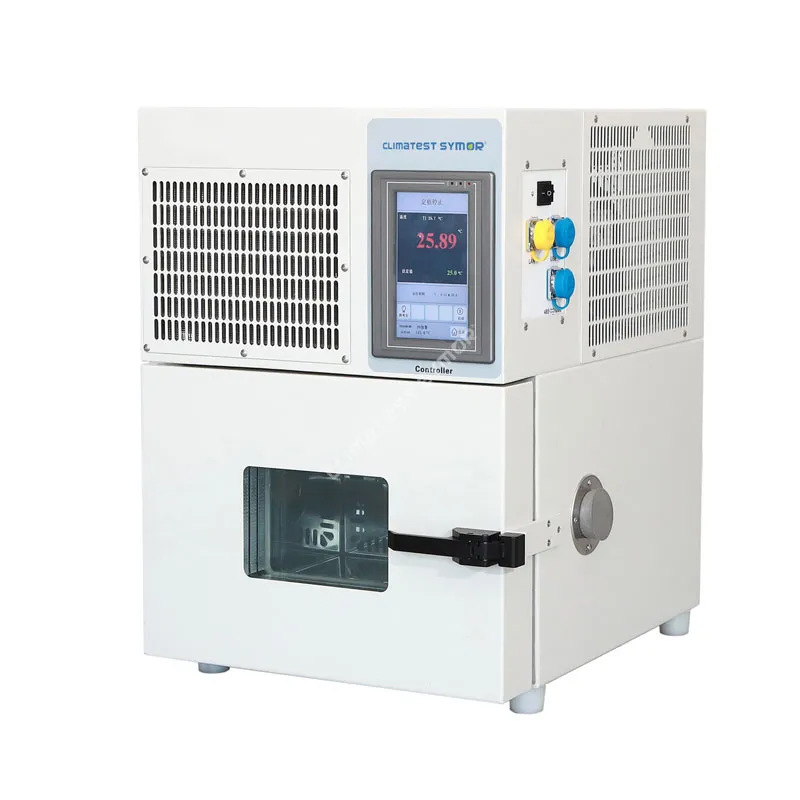

A Tenperatura Proba Ganbera TxikiaLurrean dagoen tenperatura-ganberak dituen estres termikoen baheketa-gaitasun berdinak eskaintzen ditu, baina mahai gainean edo jendez gainezka dagoen laborategi batean sartzen den aztarnaren barruan.
Erronka da "txikiak" ez duela "ahulagoa" esan nahi. Tenperatura-probarako ganbera trinkoek 3°C eta 5°C arteko tenperatura-mailak lortzen dituzte minutuko 1.5KW-ko potentzia baino gutxiago kontsumitzen duten bitartean. Gida honek Tenperatura Txikiko Proba Ganberaren zehaztapen tekniko osoa eskaintzen du, errendimendu-taulak, egitura mekanikoa eta aplikazio-aholku praktikoak barne.
Tenperatura Txikiko Proba Ganbera baten Oinarrizko Zehaztapen TeknikoakBalorazioan aTenperatura Proba Ganbera Txikia, ezin duzu marketinaren iragarkietan fidatu. Bezero profesionalek datuak eskatzen dituzte. Jarraian, 12 litrotik 36 litroko barne bolumeneko errendimendu handiko tenperatura trinkoko proba-ganberen zehaztapen estandarrak daude, osagaien maila probak egiteko tamaina ohikoenak.
| Parametroa | Gama Estandarra | Ingeniaritza Oharra |
| Barne Bolumena | 12L / 22L / 36L | 12L PCB bakarreko edo bateria-zelulen probetarako egokitzen da. 36L-k automoziorako 3 sentsore hartzen ditu aldi berean. |
| Barne-neurriak (W x D x H) | 310×230×200 mm (12L) eta 400 x 300 x 300 mm (36L) | Ziurtatu proban dagoen gailuak (DUT) ez duela barne-eremuaren 2/3 baino gehiago hartzen aire-fluxua mantentzeko. |
| Kanpoko neurriak (W x D x H) | 500×540×650 mm (12L) eta 640×730×920 mm (36L) | Unitate gehienak laborategiko bankuetara egokitzeko diseinatuta daude. |
| Pisu garbia | 60 kg eta 90 kg artean | Egiaztatu zure lantokiaren karga-balorazioa. |
| Barruko Eraikuntza | SUS 304 altzairu herdoilgaitza | Oxidazio erresistentzia ematen du eta erraz garbitzeko aukera ematen du |
| Kanpoko Eraikuntza | Hautsez estalitako altzairu hotzean ijetzitakoa | Herdoilaren erresistentea, propietate egonkorra |
Taula honetako zehaztapenek zehazten dute zure Tenperatura Txikiko Proba Ganberak nazioarteko proba estandarrak betetzen dituen ala ez, hala nola IEC 60068-2-1 (hotza) eta IEC 60068-2-2 (bero lehorra).
| Parametroa | Balioa (eredu estandarra) | Ikuspegi kritikoa |
| Tenperatura tartea | -40°C eta +130°C artean | -40 °C-k elektronika komertzialen proben % 95 estaltzen du. |
| Tenperaturaren Fluktuazioa | ± 0,5°C | Epe laburreko egonkortasuna neurtzen du sentsore puntu bakarrean. |
| Tenperaturaren uniformetasuna | <2,0 °C (@9 puntu) | Kargarik gabe |
| Berokuntza Tasa | 2,0-3,0°C/min batez bestekoa | -40°C-tik +85°C-ra |
| Hozte-tasa | 1,0-2,0°C/min batez bestekoa | +85°C-tik -40°C-ra. Tenperatura baxuetan konpresoreen desplazamenduak mugatuta. |
| Tenperatura Ebazpena | 0,1°C | Bereizmen handia ezinbestekoa da MEMS sentsoreen eta osziladoreen egonkortasuna probatzeko. |
A Tenperatura Proba Ganbera Txikianormalean zure lan-fluxuan, datu-sistemetan eta ingurune fisikoan integratuta dago.
Aire Zirkulazio Sistema
Ganbera trinko moderno guztiek aire behartutako konbekzio diseinua erabiltzen dute. Atzeko horman muntatutako haizagailu zentrifugo batek hegats-berogailu eta lurrungailuaren bobina zeharkatzen du airea, eta gero bertikalki banatzen du zulatutako alboko hodietatik. Airearen abiadura 1,5 m/s eta 3,0 m/s artekoa izan behar da. Abiadura handiagoek uniformetasuna hobetzen dute, baina lagin txiki eta arinak programatutako arrapala baino azkarrago hoz ditzakete.
Kable ataka eta osagarriak
BakoitzakTenperatura Proba Ganbera Txikiaalboko sarbidea sartu behar da. Diametro estandarra 50 mm (2 hazbete) da. Portuak silikonazko gomazko tapoi bat dauka, ganbararen zigilua mantentzen duen bitartean hariak igarotzen uzten dituen bitartean. DUT elektrikoetarako, erabili kablearen ataka esklusiboki, ez itxi inoiz atea kableetan.

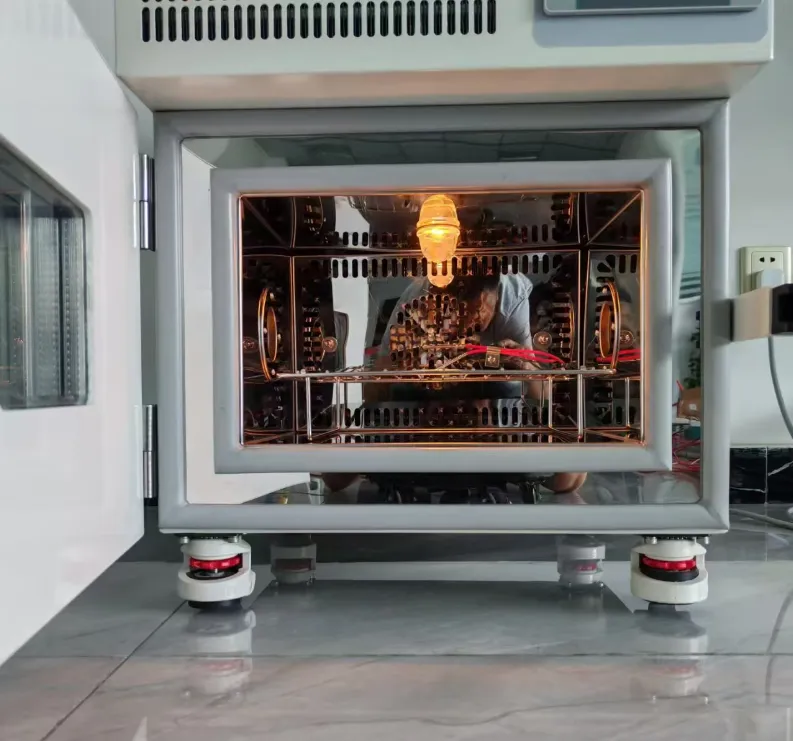

Apalategiak eta Karga
Tenperaturako mini-ganbera estandarrak altzairu herdoilgaitzezko apal bat ditu. Gehienezko apalaren karga normalean 10 kg-tik 20 kg bitartekoa da, beheko apala ganberaren edukiera osorako baloratuta.
Ondorengo hiru galderak adierazten dituzte laborategiko arduradunek, kalitatezko ingeniariek eta kontratazio espezialistek Tenperatura Txikiko Proba Ganbera bat zehaztean planteatutako ingeniaritza eta eragiketa-kezkarik ohikoenak.
1: Nola kalkulatzen dut Tenperatura Txikiko Proba Ganbera baten tamaina zuzena nire proba laginetarako?
Ziurtatu behar duzu zure laginak barne-bolumenaren bi heren baino gehiago ez dituela hartzen eta lagin bat ez dagoela barruko hormetatik 10 cm-ra.
Hirugarren araua aire-fluxuaren dinamikan oinarritzen da. Adibidez, 36L Tenperatura Txikiko Proba Ganbera hautatzen baduzu, zure laginaren bolumenak ez du 24 litro baino gehiago izan behar. Hona hemen urratsez urrats kalkulu metodoa:
. Neurtu zure DUT dimentsioak zentimetrotan: Luzera x Zabalera x Altuera.
. Kalkulatu lagin bakarreko bolumena litrotan: (L x W x H) / 1.000.
. Biderkatu lagin kopuruaz laginaren bolumen osoa lortzeko.
Gainera, mantendu airearen zirkulaziorako tartea. Airea itzultzeko plenoa atzeko horman dago normalean. Hau altuegia den lagin batekin blokeatzeak tenperatura alborapen handia eragingo du. Emaitza fidagarriak lortzeko, erabili beti hornitutako apal zulatuak eta inoiz ez pilatu laginak zuzenean ganbararen zoruan.
2: Nola egin dezaket tenperatura-uniformitate-proba (mapa) bat nire Tenperatura Proba Ganbera Txikian?
Kanal anitzeko datuen erregistratzaile kalibratu bat beharko duzu gutxienez 9 PT100 sentsore dituena
Hona hemen metodo profesionala:
. 9 PT100 tenperatura-sentsorea, ±0,3 °C-ko zehaztasunarekin kalibratua
. Datu-erregistroa 50 ms-tik segundo bateko laginketa-abiadurarekin
. Ganberarako osagarria edo alanbre-euskarria (ez metalezkoa eroapen termikoa saihesteko)
Proba prozedura:
1. Jarri 9 sentsoreak ganbera hutsaren barruan toki hauetan:
. 8 izkina (bakoitza hormaren 50 mm-ra).
. Zentro geometrikoa
2. Ezarri ganbera behar dituzun hiru puntutan: -40 °C, +25 °C eta +85 °C
3.Utzi 30 minutu egonkortzeko (beratze denbora) konfigurazio bakoitzean.
4. Erregistratu tenperatura datuak 30 minutuz konfigurazio bakoitzean.
5.Kalkulatu uniformetasuna: (9 punturen artean erregistratutako tenperaturarik altuena) ken (9 punturen artean erregistratutako tenperaturarik baxuena).
Gainditzeko irizpideak: Kalitate handikoa lortzekoTenperatura Proba Ganbera Txikia, uniformetasunak ≤2,0 °C izan behar du. Zure ganberak 3,0 °C-ko uniformetasuna gainditzen badu, egiaztatu haizagailurik ez dagoen, hutsik dagoen berogailurik edo hozgarri karga baxurik dagoen. Egin proba hau urtero eta ganbara edozein lekualdaketaren ondoren.
