ESD hezetasun armairuak hezetasunarekiko sentikorrak diren gailuetarako biltegiratze ingurune azkarra eskaintzen du, ESD hezetasun armairua ez da soilik lehortzeko biltegiratzeko, baita hezetasuna azkar kentzeko, hautsaren aurkako babesa eta antiestatiko (ESD) zure osagai elektronikoetarako.
Eredua: TDA870F
Edukiera: 870L
Hezetasuna: %20-60% RH erregulagarria
Berreskuratzeko denbora: gehienez. 30 minutu atea ireki eta 30 segundo eta gero itxi. (Giroa 25â 60% RH)
Apalak: 5 pieza, altuera erregulagarriak
Kolorea: Urdin iluna, ESD segurua
Barruko neurria: W898*D572*H1698 MM
Kanpoko neurria: W900*D600*H1890 MM
Deskribapena
Climatest Symor® ESD hezetasun armairua edo hezetasun baxuko biltegiratzeko armairua, hezetasun kontrol zehatza mantentzen du patentatutako teknologiarekin, auto lehorrentzako armairu hau egokia da MSD gordetzeko, adibidez, zirkuitu inprimatuak (PCB), plakak, zuntz optikoak, kaseteak, zuntz optikoak, zirkuitu integratuak, txipak. eta laborategiko laginak.
Zehaztapena
Modu # F-rekin: ESD funtzioa, kolore urdin iluna.
Modu # F gabe: ESD funtziorik ez, kolore zuria
Eredua |
Edukiera |
Barruko Dimentsioa (W×D×H,mm) |
Kanpoko Dimentsioa (W×D×H,mm) |
Batez besteko potentzia (W) |
Pisu gordina (KG) |
Max. Karga/apala (KG) |
TDA98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Ezaugarri
· Suitzako jatorrizko inportatutako hezetasun eta tenperatura sentsorea hartzen du.
-Horrek erabileran zehaztasun handia bermatzen du, gainera, ESD hezetasun armairuak memoria funtzioa du, ez da berriro ezarri beharrik energia eten ondoren.
·1,2 mm-ko lodierako altzairu galbanizatuz egina, AEBko DuPont hauts antiestatikoarekin ihinztatzearekin.
-Egitura solidoa, karga-jasapen bikaina, gainazaleko tratamendua 18 hauts ihinztatze prozesuekin, erresistentzia estatikoaren balioak 10 betetzen ditu.6 -108Ω.

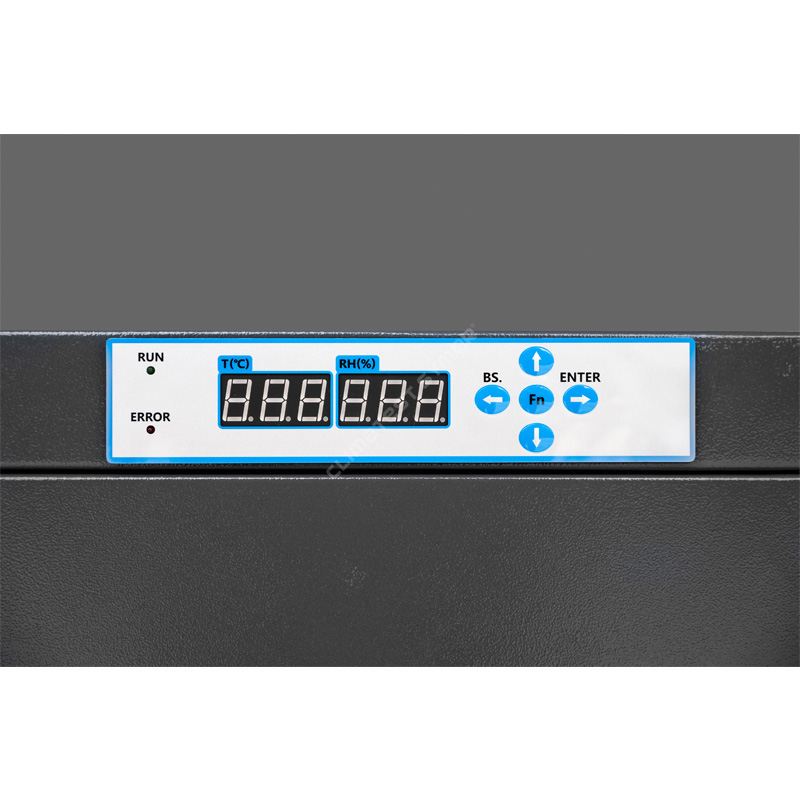

·Hezetasun gehiegizko alarmaz + atea irekita dagoen alarmaz eta datuak erregistratzeko sistemaz hornituta.
-Barruko hezetasunak ezarpen-balioa gainditzen duenean, edo atea irekita dagoenean, berehala alarma emango du soinu eta argiarekin, operadoreari gogorarazteko.
·Modulu lehor indartsua +15 urteko iraupen proiektatua duena.
- ESD hezetasun armairuak bahe molekularreko poro anitzeko bahea hartzen du lehorgarri gisa, automatikoki birsor daiteke, ez da kontsumigarririk eta ez da ordezkorik behar.
·Airearen estankotasun errendimendu bikaina

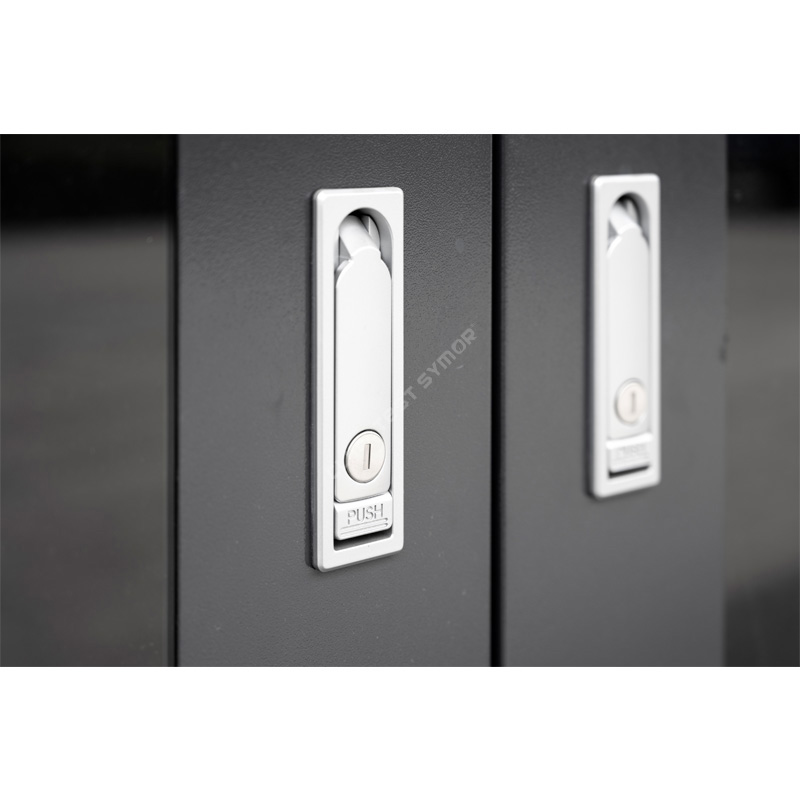

-Armairu lehor osoak presiozko sarraila hartzen du hezetasuna infiltratzeko aukera minimizatzeko.
Zer da 40â ESD hezetasun armairua?
Climatest Symor® ESD hezetasun armairua 20% RH-60% RH hezetasuna kontrolatzeko erabiltzen da, barruti honetako edozein hezetasun puntu libreki ezar daiteke, ESD hezetasun armairuak deshumidifikazio automatikoko teknologia hartzen du.
Unitate lehorra armairu lehor elektroniko baten bihotza da, aire lehorreko armairua, lehorgailu sintetikoz egina dago, automatikoki sor daitekeena, eta mantentzerik gabekoa, lehorgailu sintetikoen iraupena + 15 urtekoa da, ez da ordeztu beharrik, ez dago hozte-tantarik, ez da poltsa lehorgarririk, ez da nitrogenorik behar, deshumidifikazio prozesu osoa isila eta ingurumena da.
Unitate lehorrak azken deshidratante sintetikoa eta forma-memoriaren aleazioa erabiltzen ditu barruan, elektrizitatea huts egin ondoren ere, lehorgailu sintetikoak hezetasuna xurgatzen jarraitzen du, barruko hezetasunak ez luke % 10 baino gehiago igo behar 24 orduko epean.
Elektronikarako armairu lehorra Suitzak inportatutako RH eta tenperatura sentsoreak zehaztasun handikoak hartzen ditu, sentsoreak automatikoki kontrolatzen du lehorgailu sintetikoa freskatzea eta birziklatzea, %2ko zehaztasunarekin.
Zergatik da beharrezkoa ESD hezetasun armairua SMT prozesuan?
ESD hezetasun kabinetearen aplikazio gero eta handiagoarekin, osagai elektronikoen hezetasuna kontrolatutako biltegiratzea ezinbestekoa bihurtzen da fabrikazio eta muntaketa elektronikoaren industrian. Osagai elektronikoak hezetasun maila sentikorrean (MSL) markatu dira fabrikatik atera aurretik, IPC estandarrak hezetasun-eskakizuna zehazten du. dagokien MSLren azpian dauden zirkuitu integratuetan, gaur egun, estandarrean bi gomendio nagusi daude, hau da, ><5% RH eta ><10% RH biltegiratzea lehorreko biltegiratze armairuan edo kaxa lehor batean."Paketatu gabeko MSDrako, denean. esposizio-denbora ez da 72 ordutik gorakoa, zehaztutako hezetasunpean gorde daiteke (adibidez, %10etik beherako RH edo %5etik beherako RH) 5 aldiz edo 10 aldiz gehiagoz ESD hezetasun armairu batean, zoruaren bizitza berreskuratu daiteke. â
Biltegiratze normala |
Birfluxu-prozesua |
||
|
|
|
|
Inguruko hezetasuna paketeetan sartzen da. |
Berotzean, ur-lurrunaren presioa handitzen da, eta horrek trokela eta erretxina bereizten ditu. |
Ur-lurrunak berotzean hedatzen jarraitzen du, paketeak lehertuz. |
Ur-lurrunak paketeak apurtzen ditu, eta horrek mikro-pitzadura eragiten du. |
20%-60% RH Series deshumidifikazio abiadura:
(Giroa 25 gradu C, hezetasuna % 60 RH)
Armairu lehor elektronikoaren eta nitrogeno armairuaren arteko aldea:
1.Nitrogeno-armairua nitrogeno gasez beteta dago kabinete barruko oxigenoa estutzeko, gas geldoen babeserako ingurunea sortzeko, horrela obleak, IC txipak eta LED txipak oxidatzea ekidin dezake. nitrogeno garbiketa hezetasun baxua eta antioxidazioaren biltegiratze asetzeko, nitrogenoaren garbitasuna % 99koa izatea iradokitzen da, nitrogeno kabinetea mikroelektronikan, erdieroaleen industrietan erabiltzen da normalean eta kanpoaldera isurtzea, hezetasun baxuko biltegiratze-ingurune bat osatzeko, hezetasuna kontrolatzeko gaitasuna du. 2. Nitrogenoaren kabineteak gas geldoa erabiltzen du oxigenorik gabeko edo oxigeno gutxiko ingurunea sortzeko, nitrogeno kabinetean jartzen diren produktuak dira. funtsean, hezetasunaren aurkako ontziratzea, oxidazioa zaila da gertatzea. Armairu lehor elektronikoak hezetasuna kontrolatu dezake soilik, ez du oxidazioaren aurkako funtziorik, oxigenoaren edukia ia ambien berdina da. t ingurunea.
ESD hezetasun armairuaren ezaugarriak
Diseinu modular independentea: ESD hezetasun armairu honek diseinu modular patentatua hartzen du, tenperatura eta hezetasun pantaila, kontrol sistema, berokuntza modulua, modulu lehorrak azkar ordezkatu daitezke, mantentze erraza da eta horrek nabarmen hobetzen du mantentze-eraginkortasuna.
Ingurumenaren diseinua: ESD hezetasun armairu osoak ez du hondakinik sortzen ingurumena kutsatzeko. Eredu hau epe luzerako erabiltzeko diseinatuta dago, makinaren gorputzaren egitura nagusia osatuta badago, ez suntsitzailea bada, aldian-aldian akastunaren modulua egiaztatu eta ordezkatu behar da, betirako erabil daiteke, hau da bat datorren azken diseinu berdea. ingurumena babesteko.
Funtzionamendu erraza: Ez dago ezarpen konplikaturik, eta langileek ez dute prestakuntzarik behar, makinak konektatu besterik ez du behar, guztiz automatikoki funtziona dezake. Industria mailako ESD hezetasun armairu eraginkorra da. Langileen prestakuntza-kostua aurrezten ez ezik, fabrikaren ekoizpen-eraginkortasuna asko hobetzen du.
Kalibrazioaren abisua: sentsoreen noraezak ESD hezetasun armairuaren zehaztasunean eragiten du. ISO araudia betetzeko, kalibrazioaren iraungipena gogorarazteko funtzioa eskaintzen da modelo honetan. Sentsoreak aurrez ezarritako egunetan zehar exekutatzen denean, kontrolagailuko hamartar puntuak keinu egingo du erabiltzaileari gogorarazteko, funtzio honek eskulana modu eraginkorrean aurrezten du.
ESD hezetasun armairuari buruzko xehetasun gehiago lortzeko, mesedez bisitatu gure webgunea www.climatestsymor.com edo zuzenean bidali mezu elektronikoak sales@climatestsymor.com helbidera, azkarren itzuliko zaitugu, ongi etorria izan daitekeen lankidetzarako.
