Climatest Symor® Txinako ESD armairu lehor fabrikatzailea da, ESD armairu lehor mota desberdinak egiten ditugu prezio oso lehiakorrean. ESD armairu lehor bakoitza zerbitzu laguntza onenarekin hornitzen da eta bi urteko bermearekin dator, hezetasuna automatikoa da.<5%RH Series, we sell ESD dry cabinets to multinational electronic/semiconductor manufacturers, with excellent feedback.
Eredua: TDU870F
Edukiera: 870L
Hezetasuna:<5%RH Automatic
Berreskuratzeko denbora: gehienez. 30 minutu atea ireki eta 30 segundo eta gero itxi. (Giroa 25â 60% RH)
Apalategiak: 5 pz
Kolorea: Urdin iluna, ESD segurua
Barruko neurria: W898*D572*H1698 MM
Kanpoko neurria: W900*D600*H1890 MM
Deskribapena
Climatest Symor® ESD armairu lehorrak <5% RH hezetasun oso baxuko ingurunea eskaintzen dute MSL osagaietarako, azken deshumidifikazio sistemaz hornituta dago, ESD armairu lehor honetan segurtasunez gordetako MSL osagaiek lur-bizitza mugagabea dute, honek IC krispetak/mikro-ak erabat finkatzen ditu. pitzadura-arazoak birfluxu-prozesuan, ESD armairu lehorrak IPC/JEDEC J-STD-033 arauarekin bat datoz.
Zehaztapena
Modu # F-rekin: ESD funtzioa, kolore urdin iluna.
Modu # F gabe: ESD funtziorik ez, kolore zuria
Eredua |
Edukiera |
Barruko Dimentsioa (W×D×H,mm) |
Kanpoko Dimentsioa (W×D×H,mm) |
Batez besteko potentzia (W) |
Pisu gordina (KG) |
Max. Karga/apala (KG) |
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Ezaugarri
· Suitzako jatorrizko inportatutako hezetasun eta tenperatura sentsorea hartzen du.

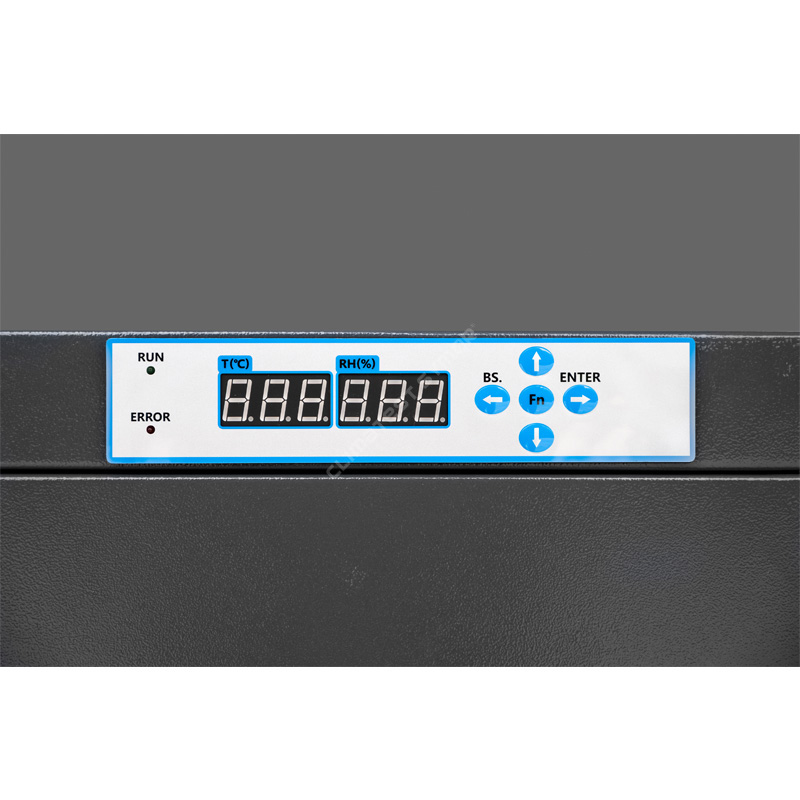

-Horrek erabileran zehaztasun handia bermatzen du, Climatest Symor® ESD lehorreko armairuek memoria funtzioa dute, ez da berriro ezarri beharrik argindar hutsaren ondoren.
·1,2 mm-ko lodierako altzairu galbanizatuz egina, AEBko DuPont ESD pinturarekin.
-Egitura indartuaren diseinua, karga-jasapen bikaina, gainazaleko tratamendua 18 pintura prozesurekin, erresistentzia estatikoaren balioak 10 betetzen ditu.6 -108Ω, gainera, korrosioarekiko erresistentzia handia duena.
·3,2 mm-ko intentsitate handiko beira tenplatuaren leihoa hobeto behatzeko.

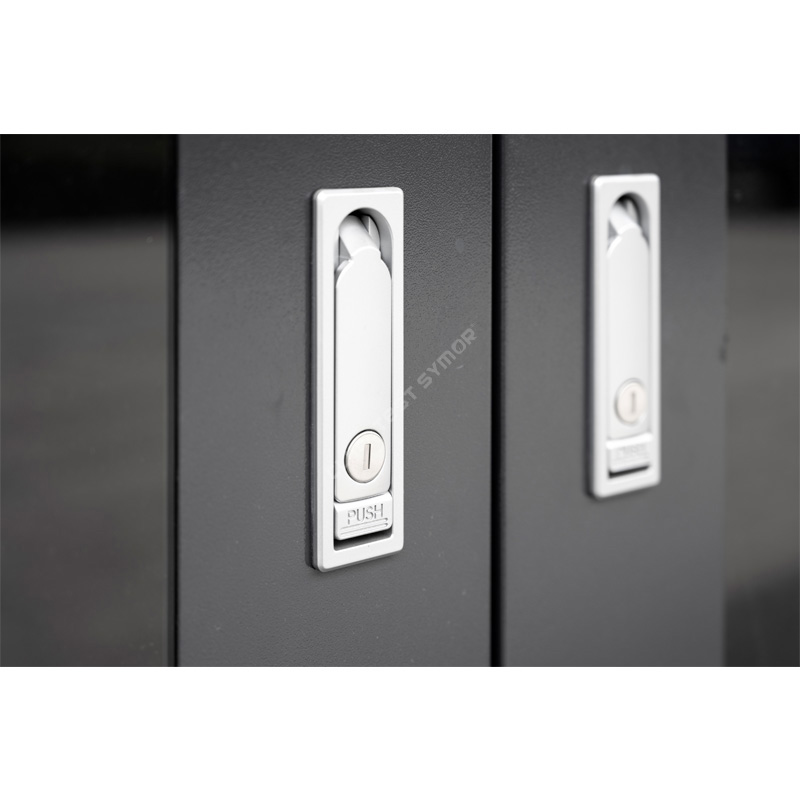

- Prentsa laua zink aleazioko blokeoa, aire hermetiko eta lapurreten aurkako funtzioarekin, ESD armairu lehorra zigilatzeko errendimendu bikaina da.
·Memoria-funtzioarekin, ez dago berriro konfiguratu beharrik argindar hutsaren ondoren.
-ESD armairu lehorrek azken ezarpenaren balioa automatikoki gorde dezakete itzali ondoren, ez da berriro ezarri beharrik.
·Unitate lehor indartsua +15 urteko iraupenarekin aurreikusitakoa.
- ESD lehorreko armairuek 4A bahe molekularra hartzen dute, teknikarik aurreratuena, automatikoki birsortu daiteke, ordeztu beharrik gabe.
·Gurpil unibertsalak behealdean instalatuta, ESD seguruak.
- PU sendotutako gurpilak ESD lehorreko armairuen behealdean instalatzen dira, aurrealdeko bi balaztak mugitzeko eta gelditzeko errazekin.
Climatest Symor® ESD armairu lehorrak?
Climatest Symor® ESD armairu lehorrak, ESD biltegiratze lehorreko armairuak ere deitzen direnak, hezetasun kontrol elektronikoa duen itxitura bat da, hezetasun erlatibo (RH) balio egonkorra automatikoki mantentzen duena, ESD armairu lehorrak tamaina eta forma ezberdinetan daude, <5% RH hezetasun baxua mantendu dezake. ingurune fidagarrian, RH kontrol zehatzarekin, baina etengabeko elikadura-hornidura behar du.
Nola eragiten dute ESD lehorreko armairuek SMT ekoizpenean?
MSL osagaiak, IC, BGA, PCB bezalakoak, hezetasunarekiko oso sentikorrak dira, osagai hauek biltegiratze-ingurunerako baldintza zorrotzak dituzte, hezetasun zibilen aurkako kaxa lehorrak ez bezala, ESD armairu lehorrak hezetasun balio oso baxua lor dezakete, deshumidifikazioa eta abiadura berreskuratzea oso azkarra da, armairu guztiak ESD seguruak dira.
Berreskuratze prozesuan zehar, hezetasun aztarna IC paketeetan sartzen da, hezetasunaren presioa igotzen da berotzearen ondorioz, xurgatutako hezetasuna azkar hedatzen da barruan, eta horrek kalte ikusezinak eragiten ditu, hala nola kableatuaren hutsegitea, krispetak eta mikro-pitzadurak, gainazalean pitzadura ere. akatsak ez dira erraz ikusten hasierako fasean, hala ere, arazo ikusezin eta potentzial horiek merkatuan sartzen dira, gero fakultateko produktuak itzultzen dira eta kexak datoz.
Biltegiratze normala |
Birfluxu-prozesua |
||
|
|
|
|
Inguruko hezetasuna paketeetan sartzen da. |
Berotzean, ur-lurrunaren presioa handitzen da, eta horrek trokela eta erretxina bereizten ditu. |
Ur-lurrunak berotzean hedatzen jarraitzen du, paketeak lehertuz. |
Ur-lurrunak paketeak apurtzen ditu, eta horrek mikro-pitzadura eragiten du. |
ESD lehorreko armairuek RH %5 mantentzen dute, muntaketa prozesuan biltegiratze desegokiaren ondoriozko akatsen arriskuak eraginkortasunez ezabatzen dituztenak. IPC/JEDEC J-STD-033 estandarrak zehazten du... Azalera muntatzeko gailuak.â, hezetasun baxuko biltegiratzea behar du hezetasun sentikorrak diren osagaietarako.
Zergatik behar duzu ESD armairu lehor bat SMD biltegiratzeko?
MSD gailuak, oro har, zirkuitu integratuak dira, osagai ezberdinez osatuak, osagai hauek itsatsi bidez muntatzen dira, horrek ezinbestean hutsuneak eragiten ditu osagaien artean, hutsuneak MSD hezetasunaren faktore nagusia dira, hezetasuna sartuko da eta pixkanaka SMDra sartzen da, sartzea iristen denean. neurri batean, SMD hezea da eta huts egin du.
MSD hezetasun baxuko biltegiratzea, SMD tailerren bizitza kontrolatzea du helburu, ESD armairu lehorrek biltegiratze irtenbide eraginkorra eskaintzen dute, ESD armairu lehorren errendimenduak SMD biltegiratze efektua zehazten du, ESD armairu lehor profesional batek hezetasun baxua, antiestatiko eta deshumidificazio azkarra funtzioak lortu behar ditu.
SMD mailak behar den hezetasun maila zehazten du. Egungo SMD mailan, biltegiratzeko hezetasuna % 20, % 10 eta % 5 RH da.
Climatest Symor® ESD armairu lehorrak Suitzako inportatutako tenperatura hartzen dute. & RH sentsorea, errorea +/-% RH da, zehaztasun handiko eta egonkortasun handiko, hezetasuna erregulagarria da, aire-estentasuna bikaina da.
ESD armairu lehorren aplikazioa
ESD armairu lehorrak ezinbestekoak dira elektronika/erdieroaleen fabrikazio-industrian, biltegiratze-irtenbide OPTIMALEA da:
â» PCB muntaia, IC txipak, LED, SMD, SMT, zinta eta bobinak, inprimatutako kableatu-taulak (PWB), polimidozko filma, elikadurak.
â» Kondentsadoreak, zeramikazko piezak, konektoreak, etengailuak, soldadura-barra.
â» Partzialki muntatuta dauden MSL osagaiak.
â» Hezetasuna xurgatzen duten materialak, hala nola epoxiak, erretxinak, itsasgarriak.
Gainera, garbiguneek higiene-baldintza oso zorrotzak dituzte, eredu estandarrak ez datoz bat, Climatest Symor® altzairu herdoilgaitza (SS) armairu lehorrak eta altzairu herdoilgaitza (SS) nitrogeno armairuak ere hornitzen ditu, biak bezeroen eskakizun zehatzen arabera pertsonalizatuak.
<5% RH Series deshumidifikazio-abiadura:
Ireki atea 30 segundo eta itxi ondoren, hezetasuna <5% RH-ra berreskuratuko da 30 minutu barru, ikusi beheko kurba: (Giroa 25 gradu C, hezetasuna 60% RH)
ZEIN DIRA OSAGAI ELEKTRONIKOAK GORDETZEKO OHIKO METODOAK?
1.Hezetasunaren aurkako poltsak
âMetodoa: hezetasunarekiko sentikorrak diren osagaiak hezetasun-hesi-poltsetan bilduta daude, barnean lehorgailuak eta hezetasun-adierazle-txartela (HIC) dituztela, erabiltzaileek pakete zigilatuetan inguruneko hezetasuna identifikatzen dute autoko puntuen kolore-aldaketa egiaztatuz.
âDesabantaila: Hezetasunaren aurkako poltsak + hezetasun-adierazle autoak + lehorgarriak + eskuzko lana = kontsumigarriak, isurketa arriskua, kostu handia.
2.Nitrogeno armairuak
âMetodoa: hezetasunarekiko sentikorrak diren osagaiak nitrogenoa purgatzeko armairuetan edo aire konprimituan gordetzen dira, hezetasun baxuko biltegiratzeko.
âDesabantaila: Nitrogenoa betetzea = N2 etengabeko kontsumoa, ko altua
3.Lehorreko armairu elektronikoak
âMetodoa: hezetasunarekiko sentikorrak diren osagaiak armairu lehor elektroniko batean jartzen dira, konektatu besterik ez dago, makinak automatikoki funtzionatuko du eta oso hezetasun baxua lortuko du.
â Abantailak: Ez dago kontsumigarririk, ez eskuzko lana, ez nitrogeno-kontsumorik, ingurumena, elektrizitate apur bat behar da.
ESD armairu lehorreko irtenbideak eskaintzen dizkiegu beheko industriei:
Ekoizpen elektronikoa
Erdieroalea
Farmazia
Laborategia
Abiazioa
Militarra
ESD armairu lehorren abantailak
ESD armairu lehorrei buruzko xehetasun gehiago lortzeko, mesedez bisitatu gure webgunea www.climatestsymor.com edo zuzenean bidali mezu elektronikoak sales@climatestsymor.com helbidera, azkarren itzuliko zaitugu, ongi etorria izan daitekeen lankidetzarako.
